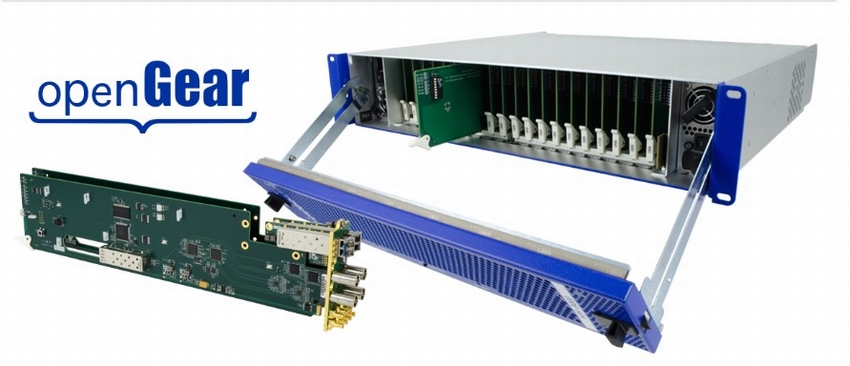

周边机箱 |
HPF-9000 |
1.2RU 机架最多可容纳 20 个开放式板卡
2.支持模拟、数字、视频和音频模块的任意组合
3.基于千兆以太网的板卡控制器
4.SNMP 监测和控制选项
5.多个后部 I/O 模块可用于大多数卡
6.可拆卸前门，便于风扇维修
7.框架标配用于卡和电源的冷却风扇
8.2 个独立的循环参考，连接到每个卡插槽
9.可选冗余电源，可热插拔，实现 24/7 全天候运行
10.坚固的 360 瓦电源，带集成冷却 |
|
冗余电源模块 |
PS-9000 |
360W冗余电源模块，支持宽幅电压输入90-264V，带散热风扇 |
|
12G-SDI 视分 |
9915DA-1x16-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI 1路输入16输出，带时钟恢复及均衡、支持ASI/DVB格式
2. 输入接口数据速率自动检测
3.双槽位
4.接口采用HDBNC |
|
12G-SDI 视分 |
9915DA-4x16-XPT-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI信号格式
2.支持单路1分16模式；双路1分8模式，4路1分4模式
3. 输入接口数据速率自动检测、支持均衡及时钟恢复功能
4.双槽位
5.接口采用HDBNC |
|
12G-SDI 视分 |
9915DA-2x16-XPT-12G/
RM20-9915-A-HDBNC |
1. 12G/6G/3G/HD/SD-SDI信号格式
2.支持单路1分16模式；双路1分8模式
3. 输入接口数据速率自动检测、支持均衡及时钟恢复功能
4.双槽位
5.接口采用HDBNC |
|
交叉转换器 |
9904-UDX-4K/
RM20-9904-B-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉转换器/帧同步带音频加解嵌处理器
2.基于HD/3G/12G-SDI单线和SDM/2SI四通道3G-SDI格式之间的上/下转换，12G-SDI单线和四通道3G UHD在输入和输出端均可用
3.支持HDR与SDR 转换
4.支持色彩校正功能
5.支持3D LUT 处理选项
6.支持色域转换功能
7.具有降噪和细节增强提供图像质量优化
8.具有键控器功能
9.支持辅助数据及LOGO 插入功能
10.具有2选1倒换功能
11.四槽位宽
12. 接口采用HDBNC |
|
交叉转换器 |
9904-UDX-4K-DSP/ RM20-9904-F-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉转换器/帧同步带杜比E/D/D+音频加解嵌处理器
2.基于HD/3G/12G-SDI单线和SDM/2SI四通道3G-SDI格式之间的上/下转换，12G-SDI单线和四通道3G UHD在输入和输出端均可用
3.支持HDR与SDR 转换
4.支持色彩校正功能
5.支持3D LUT 处理选项
6.支持色域转换功能
7.具有降噪和细节增强提供图像质量优化
8.具有键控器功能
9.支持辅助数据及LOGO 插入功能
10.具有2选1倒换功能
11.四槽位宽
12. 接口采用HDBNC |
|
交叉转换器 |
9904-UDX-4K-IP/
RM20-9904-F-HDBNC |
1.12G/6G/3G/HD/SD-SDI UHD 上/下/交叉转换器/帧同步带音频加解嵌处理器带双 10GigE IP 端口
2.基于HD/3G/12G-SDI单线和SDM/2SI四通道3G-SDI格式之间的上/下转换，12G-SDI单线和四通道3G UHD在输入和输出端均可用
3.支持HDR与SDR 转换
4.支持色彩校正功能
5.支持3D LUT 处理选项
6.支持色域转换功能
7.具有降噪和细节增强提供图像质量优化
8.具有键控器功能
9.支持辅助数据及LOGO 插入功能
10.具有2选1倒换功能
11.四槽位宽
12. 接口采用HDBNC |
|
多画面处理器 |
9971-MV18-4K/
RM20-9971-D-HDBNC |
1.高密度 openGear 综合超高清多画面处理器
2.支持18路视频输入，4路视频输出接口
3.信号格式支持12G/6G/3G/HD/SD-SDI 输入/输出
4.功耗＜18W
5.具有GPIO/COMM接口
6.具有2组HDMI2.0 输出接口
7.支持10/100/1000 BaseT 以太网端口
8.支持画面布局、支持TSL协议、支持UMD协议
9.支持双屏输出
10.四槽位宽 |
|
多画面处理器 |
9971-MV6-4K/
RM20-9971-B-HDBNC |
1.高密度 openGear 综合超高清多画面处理器
2.支持6路视频输入，4路视频输出接口
3.信号格式支持12G/6G/3G/HD/SD-SDI 输入/输出
4.功耗＜18W
5.具有GPIO/COMM接口
6.具有2组HDMI2.0 输出接口
7.支持10/100/1000 BaseT 以太网端口
8.支持画面布局、支持TSL协议、支持UMD协议
9.支持双屏输出
10.四槽位宽 |
|
高清视频分配器 |
9910DA-1Q-3G-RCK/
RM20-9910-1Q-B-HDBNC |
1.3G/HD/SD-SDI 1路输入8输出，带时钟恢复及均衡、支持ASI/DVB格式
2.输入接口数据速率自动检测
3.双槽位
4.接口采用HDBNC |
|
高清视频分配器 |
9910DA-2Q-3G-RCK/
RM20-9910-2Q-B-HDBNC |
1.3G/HD/SD-SDI 双路1分8输出，带时钟恢复及均衡、支持ASI/DVB格式
2.输入接口数据速率自动检测
3.双槽位
4.接口采用HDBNC |
|
模拟视频分配器 |
9910DA-AV-EQ/
RM20-9910AV-B |
1.支持1路模拟视频输入8路分配输出，支持均衡,支持增益调整
2.支持BB同步及三电平同步分配
3.双槽位
4.接口采用BNC |
|
数字音频分配器 |
9913DA-AES110-RG/
RM20-9913DA110-B |
1.支持1路平衡式数字音频输入8路分配输出，支持电缆均衡
2.支持变压耦合输入、内置响度测量
3.双槽位
4.接口采用凤凰头 |
|
模拟音频分配器 |
9242/
RM20-9242-B |
1.支持双路1分4，单路1分8模式
2.最大输入电平:+27.5dBu
3.双槽位
4.接口采用凤凰头 |
|
帧同步 |
9902-2UDX/
RM20-9902-2UDX-K-HDBNC |
1.支持双通道帧同步、音频加解嵌功能
2.支持上/下/交叉转换
3.具有ARC控制
4.支持AFD处理
5.支持质量检测功能、静帧、黑场检测、音频静音、隐藏字幕缺失等报警
6.支持颜色校正功能 |
|
高清键控器 |
9923-DSK-LG/
RM20-9923-DSK-LG-C-HDBNC |
1.具有2个键控器功能
2.具有2个徽标插入；具有四个徽标存储文件
3.具有2组PGM节目输出功能
4.具有GPIO接口
5.双槽位 |
